7rpm每分鐘2000牛米減速機如何選型。在不同的設備的選型過程中，他的要求是不用一樣的，每一種設備在選擇使用的過程中都需要考慮一下設備在使用的過程中他的設備一些具體的情況，然后去尋選擇對應的電機以及減速機等傳動驅動組件進行搭配使用。在不久之前的一個用戶的選型過程中，他的要求是使用減速電機組合，在參數上達到7轉每分鐘的參數要求，輸出扭矩需要滿足2000NM的情況。那么在這樣的情況下應該怎么進行搭配會比較合適呢？今天就來看看用戶的柵格除污機的一些具體的情況吧。

在用戶為他的設備選擇對應的電機以及減速機的過程中，他的要求是使用2000NM的輸出扭矩，且輸出轉速為7轉每分鐘，那么這樣的情況下應該怎么進行搭配會比較合適呢？利用目前的這兩個參數我們可以計算出對應的電機功率的大小，只要將減速機類型確定下來之后，那么就可以知道設備使用哪個減速機型號會比較合適了。那么我們來看看用戶的設備的一些具體的情況吧。用戶的格柵除污機，包括外殼體，外殼體的內部設置有導污機構，外殼體的頂部外壁設置有驅動機構電機減速機，外殼體的排污端固定連接有下料殼，且下料殼的底部外壁固定連接有壓縮殼，壓縮殼的側面內壁通過軸承連接有兩個并列分布的轉軸，轉軸的側面外壁固定連接有相適配的壓縮輥，壓縮殼的底部外壁固定連接有排污殼，且排污殼的底部固定連接有濾水網板。導污機構包括三個通過軸承連接于外殼體側面內壁的傳動輥，且傳動輥的側面外壁套接有同一個回轉柵格。驅動機構包括固定連接于外殼體頂部外壁的護殼，且護殼的底部?jī)?nèi)壁固定連接有驅動減速電機，驅動電機的輸出軸與傳動輥之間形成傳動配合。兩個轉軸的一端通過齒輪形成傳動配合，且驅動瓦瑪特直交軸減速機電機的輸出軸與其中一個轉軸的一端形成傳動配合。壓縮殼位于壓縮輥兩側的側面內壁均開有滑槽，且滑槽的側面內壁均滑動連接有滑架，兩個滑架的相對一側外壁固定連接有同一個刮料鋼絲。轉軸的兩端外壁均固定連接有與壓縮輥豎截面形狀相同的導向塊，且導向塊的側面外壁開有導向槽，滑架的一側外壁轉動連接有轉動連接于導向槽側面內壁的導向輪。在工作的過程中，該裝置在使用時由驅動電機減速機轉動帶動傳動輥轉動，進而能帶動回轉柵格轉動，從而由回轉柵格將漂浮物刮起并帶動至下料殼一側，而后從下料殼落入到壓縮輥之間，驅動伺服電機減速機轉動帶動兩個壓縮輥相對轉動，從而由壓縮輥對落下的漂浮物進行擠壓，擠壓產生的污水則由濾水網板落下，壓縮的漂浮物則由排污殼滑落方便了后續的處理，同時壓縮輥轉動能帶動導向塊轉動，進而通過導向槽和導向輪傳動帶動滑架運動，從而使得刮料鋼絲始終與壓縮輥表面接觸，防止壓縮后的漂浮物粘附在壓縮輥上。這是用戶的設備的一些情況。

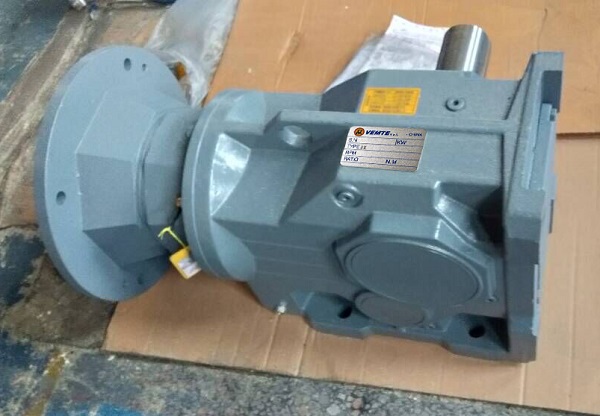

那么我們使用四級電機的1450轉參數進行計算的話，此時計算得到的電機的功率約為1.48KW，那么我們選擇使用1.5KW電機進行搭配，如果此時選擇使用的是K系列傘齒輪減速機進行匹配的話，此時可以考慮K87R57減速機，輸出轉速是7.1轉，輸出扭矩是1860NM，使用安全系數是1.45，基本滿足用戶的需求。也可以將電機選擇使用2.2KW的，此時扭矩大于2000NM。
