西門子銘牌怎么看？銘牌的參數什么意思？一文看懂西門子銘牌

1. 電機銘牌簡介

電機銘牌即電機出廠時固定在電機上向用戶提供廠家商標識別、產品技術數據等信息的標牌，主要用來記載生產廠家及額定工作情況下的一些技術數據，以供正確使用而不致?lián)p壞設備。電機銘牌包含識別數據和重要的技術數據。銘牌上的數據和訂貨合同所約定的條款界定了符合規定的使用范圍。減速機
2. 電機銘牌數據定義
不同類型的電機，銘牌上所標明的參數也不相同，即使同一類型的電機根據電機自身的不同也會有所不同，下面我們以通用低壓異步電機1LE0和1LE1系列為例來解釋電機銘牌上所標各參數的含義。

圖1 1LE0鑄鐵系列電機銘牌

圖2 1LE0系列電機銘牌數據定義
注：并不是每臺1LE0的電機銘牌都包含圖1銘牌中包含的所有數據，例如，只有可再潤滑的電機銘牌才會體現5、6、7這三項跟潤滑脂相關的數據，而永久潤滑的電機則沒有。

圖3 1LE1系列電機銘牌

圖4 1LE1系列電機銘牌數據定義
注：并不是每臺1LE1的電機銘牌都包含圖3銘牌中包含的所有數據，例如，只有可再潤滑的電機銘牌才會體現34這項跟潤滑脂相關的數據，而永久潤滑的電機則沒有；帶抱閘的電機才有32項所標的數據。

3. 電機銘牌數據所表示的含義
如2章節所示電機銘牌上標有很多數據，下面將對某些具體數據定義做詳細解釋。齒輪減速機

3.1 能效等級
GB 18613-2012標準規定了中小型三相異步電動機的能效等級、能效限定值、目標能效限定值、節能評價和試驗方法，按該標準電機的能效等級分為3級，其中1級效率最高。該國標與IEC 60034-30標準所定義的能效等級的對應關系如下：

3.2 防護等級

外殼防護等級是表明外殼對人接近危險部件、防止固體異物或水進入的防護等級以及這些防護有關的附加信息的代碼系統，防護等級的標志由表征字母“IP”及 附加在其后的兩個表征數字組成，第一個數字表示電器防止外物侵入的能力等級，第二個數字表示電器防濕氣、防水侵入的密閉程度，兩個標示的數字越大表示其防護等級越高，詳細信息可參閱標準IEC 60034-5或GB/T 4942.1- 2006。

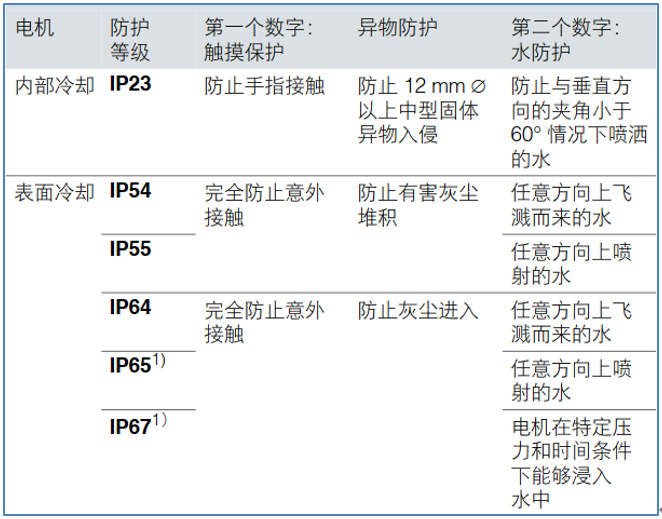

圖5 電機常用防護等級定義
3.3 耐熱等級(熱分級)

耐熱等級也被稱為溫度等級或絕緣等級。在電氣設備的絕緣材料和絕緣系統老化的過程中，溫度通常是具有決定性的因素，因此IEC60085將耐熱等級按照指定的溫度進行定義。即在額定功率和其他指定的的條件下能達到絕緣要求的最高溫度，且在此溫度下必須保證絕緣系統的熱穩定性。

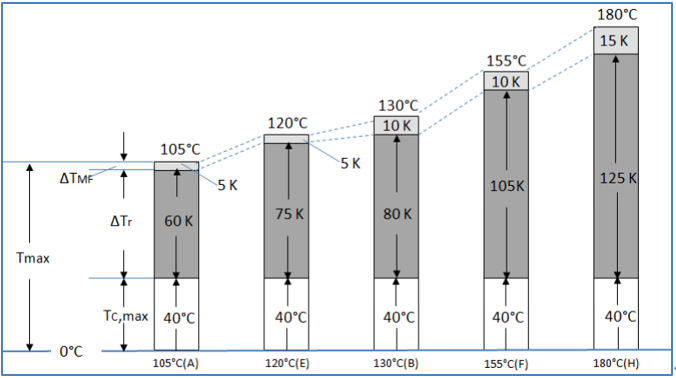

圖 6 按照 IEC 60085規定的耐熱等級
Tc,max : 最高允許的環境溫度
ΔTr : 最高允許的繞組溫升
ΔTMF : 繞組上熱點的過熱溫度。此值為考慮到有熱點存在的經驗值，無法進行測量
Tmax : 最高允許的繞組熱點溫度（絕緣系統的額定溫度）
