S77 S77AD S77AM伺服專用減速機詳細信息/Detailed Information
S77 S77AD S77AM伺服專用減速機
減速機型號：S77 SA77 SAF77 SF77 SAZ77 SH77 SHF77 SHZ77
電機 功率：0.55KW-7.5KW
輸入 轉速：500-3000轉
單機 扭矩：20-1270N·M
單機 速比：8.06-256.47比
輸出 轉速：5.5-174轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交 期：1-10天
訂購熱線：13528634927
S77是底腳安裝斜齒輪-蝸輪蝸桿減速機
S77AM是AM法蘭輸入安裝斜齒輪-蝸輪蝸桿減速機
S77AD是AD軸輸入安裝斜齒輪-蝸輪蝸桿減速機
S系列減速機是一種高效、可靠的傳動裝置，具有以下特點：
高傳動效率：采用優化設計的斜齒輪與蝸輪和精密制造工藝，傳動效率高達85%以上。
大扭矩傳遞能力：S系列減速機采用強力齒形結構設計，扭矩傳遞能力強，適應性廣。
低噪音運行：采用先進的減振技術和噪聲控制技術，運行時噪音低，穩定性好。
高可靠性：減速機齒輪采用高強度合金鋼材料，經過嚴格的熱處理工藝和精密加工，使其具有較高的耐久性和可靠性。
多樣化的安裝方式：S系列減速機可根據不同的安裝要求提供多種安裝方式，如法蘭安裝、輸出軸安裝等。
廣泛的應用范圍：S系列減速機廣泛應用于各種工業領域，如冶金、礦山、水泥、造紙、化工等。
S77，S77AD，S77AM的S系列減速器帶電機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服
S77系列減速器能做到的減速比有：
256.47比,225.26比,214比,189.09比,161.6比,148.15比,130比,123.3比,107.83比,97.14比,85.22比,75.2比,75.09比,71.33比,66.67比,63.03比,56.92比,53.87比,49.38比,43.33比,41.07比,35.94比,32.38比,28.41比,25.07比,22.89比,22.22比,20.99比,18.97比,18.42比,17.45比,15.28比,13.76比,12.07比,10.65比,9.44比,8.06比減速機
采用四極三相異步電機配上上述減速比，能做到的輸出轉速有：
5.50轉，6.2轉，6.5轉，7.4轉，8.7轉，9.4轉，11轉，13轉，14轉，16轉，19轉，20轉，21轉，22轉，25轉，26轉，28轉，32轉，34轉，39轉，43轉，49轉，56轉，61轉，63轉，67轉，74轉，76轉，80轉，92轉，102轉，116轉，131轉，148轉，174轉減速機。
如果上述的參數要求不滿足您的設備的實際使用情況的話，您可以咨詢一下VEMTE選型技術人員給您選型
下面是S67系列減速機的安裝尺寸圖紙，若您需要非標尺寸或者是三維模型，請聯系客服。

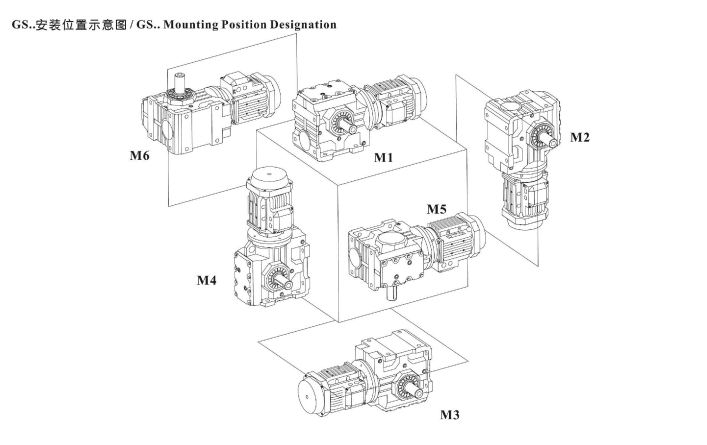

S系列蝸輪伺服減速機與電機組合之后，整體的安裝方位有6種，M1-M6各種安裝形式定義為：
M1—電機水平放置；減速機底腳朝下。
M2—電機居下。
M3—電機水平放置；減速機底腳朝上。
M4—電機居上。
M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。
M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。

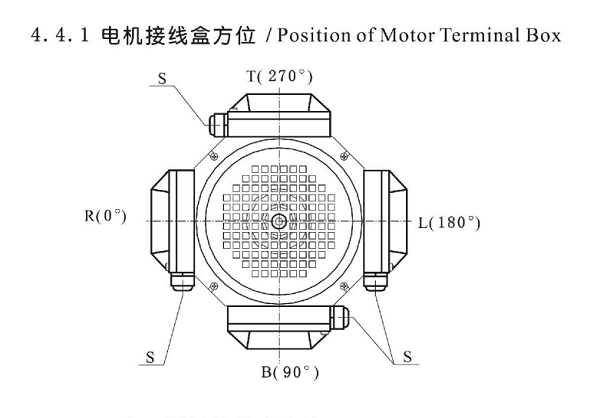

電機接線盒從電機風扇罩看（如圖），位置分別表示為0°，90°，180°或270°
更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
S77AM是AM法蘭輸入安裝斜齒輪-蝸輪蝸桿減速機
S77AD是AD軸輸入安裝斜齒輪-蝸輪蝸桿減速機
S系列減速機是一種高效、可靠的傳動裝置，具有以下特點：
高傳動效率：采用優化設計的斜齒輪與蝸輪和精密制造工藝，傳動效率高達85%以上。
大扭矩傳遞能力：S系列減速機采用強力齒形結構設計，扭矩傳遞能力強，適應性廣。
低噪音運行：采用先進的減振技術和噪聲控制技術，運行時噪音低，穩定性好。
高可靠性：減速機齒輪采用高強度合金鋼材料，經過嚴格的熱處理工藝和精密加工，使其具有較高的耐久性和可靠性。
多樣化的安裝方式：S系列減速機可根據不同的安裝要求提供多種安裝方式，如法蘭安裝、輸出軸安裝等。
廣泛的應用范圍：S系列減速機廣泛應用于各種工業領域，如冶金、礦山、水泥、造紙、化工等。
S77，S77AD，S77AM的S系列減速器帶電機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服
| S77-YEJ0.55-4P | S77AM80M4 | S77AD80M4 |
| S77-YEJ0.75-4P | S77AM90M4 | S77AD90M4 |
| S77-YEJ1.1-4P | S77AM90L4 | S77AD90L4 |
| S77-YVP1.5-4P | S77AM100M4 | S77AD100M4 |
| S77-YVP2.2-4P | S77AM112M4 | S77AD112M4 |
| S77-YVP3-4P | S77AM132S4 | S77AD132S4 |
| S77-Y4-4P | S77AM132M4 | S77AD132M4 |
| S77-YB5.5-4P | S77-YB7.5-4P | 蝸輪直交軸減速機 |
S77系列減速器能做到的減速比有：
256.47比,225.26比,214比,189.09比,161.6比,148.15比,130比,123.3比,107.83比,97.14比,85.22比,75.2比,75.09比,71.33比,66.67比,63.03比,56.92比,53.87比,49.38比,43.33比,41.07比,35.94比,32.38比,28.41比,25.07比,22.89比,22.22比,20.99比,18.97比,18.42比,17.45比,15.28比,13.76比,12.07比,10.65比,9.44比,8.06比減速機
采用四極三相異步電機配上上述減速比，能做到的輸出轉速有：
5.50轉，6.2轉，6.5轉，7.4轉，8.7轉，9.4轉，11轉，13轉，14轉，16轉，19轉，20轉，21轉，22轉，25轉，26轉，28轉，32轉，34轉，39轉，43轉，49轉，56轉，61轉，63轉，67轉，74轉，76轉，80轉，92轉，102轉，116轉，131轉，148轉，174轉減速機。
如果上述的參數要求不滿足您的設備的實際使用情況的話，您可以咨詢一下VEMTE選型技術人員給您選型
下面是S67系列減速機的安裝尺寸圖紙，若您需要非標尺寸或者是三維模型，請聯系客服。
S系列蝸輪伺服減速機與電機組合之后，整體的安裝方位有6種，M1-M6各種安裝形式定義為：
M1—電機水平放置；減速機底腳朝下。
M2—電機居下。
M3—電機水平放置；減速機底腳朝上。
M4—電機居上。
M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。
M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。
電機接線盒從電機風扇罩看（如圖），位置分別表示為0°，90°，180°或270°
更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
